进线柜、出线柜、计量柜、PT柜、联络柜概述，从组成到作用详解
电力柜子家族：从组成到作用的深度解读 (用户视角)
“老李，你家最近电力供应稳定吗？”
“还行吧，就是偶尔跳闸，不知道怎么回事。”
电力，是我们生活中不可或缺的一部分。而那些保障电力稳定供应的幕后英雄——电力柜子，却常常被我们忽略。这次，我想从一个电力系统爱好者的角度，带大家认识一下电力柜子家族的成员们，看看它们究竟是怎样工作的。
一、初识电力“大家族”：我的电力系统探秘之旅
我一直对电力传输背后的机制充满好奇。那些铁皮柜子，默默无闻地工作在变电站和配电室，它们看似平凡，却保障着我们日常生活的电力供应。这次，我将从用户的视角出发，深入探索进线柜、出线柜、计量柜、PT柜、联络柜以及隔离柜的组成和作用，揭开它们的神秘面身。
二、电力柜子“解剖”：组成部件及功能详解

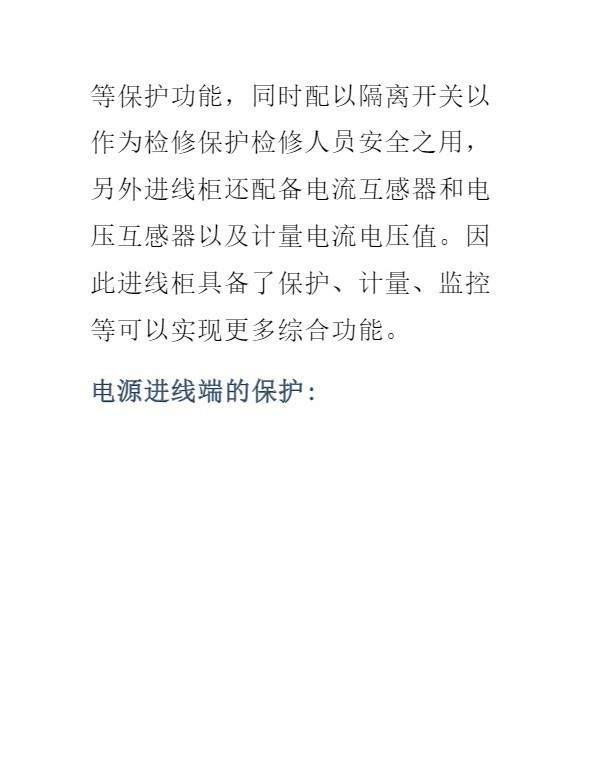

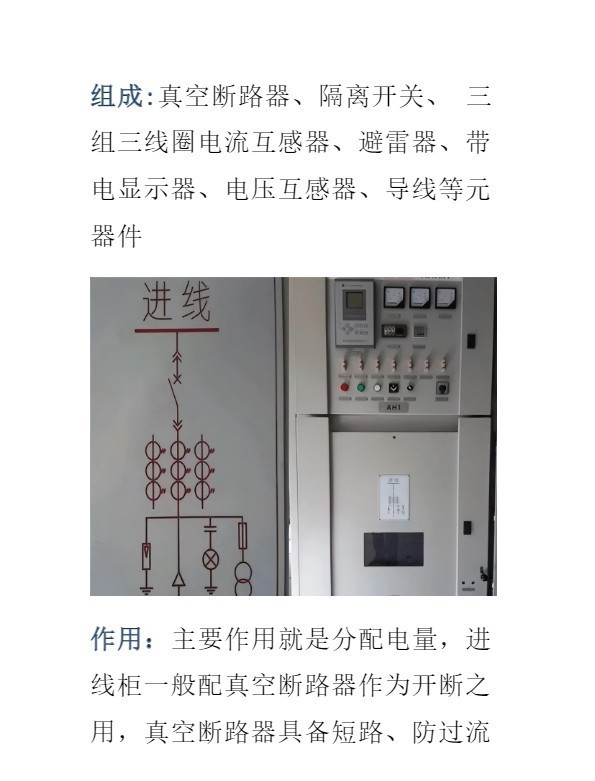

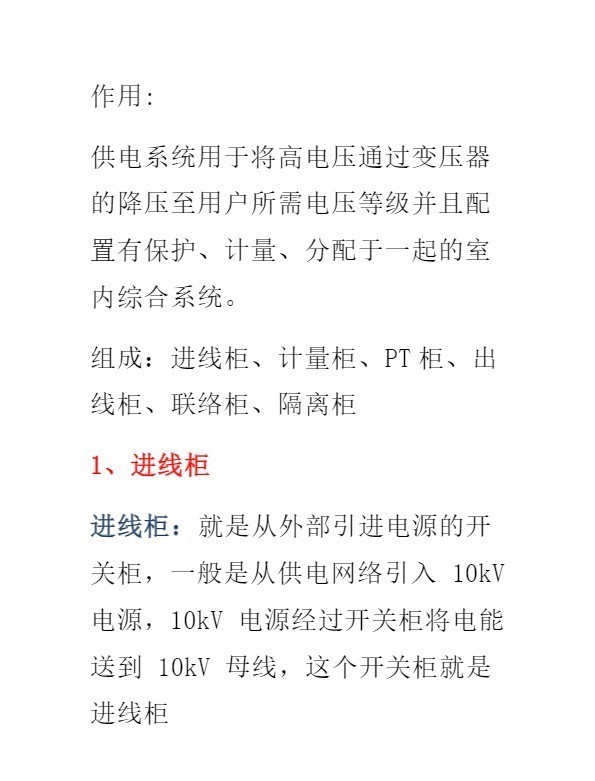

进线柜: 它就像电力系统的“入口”，负责接收外部高压电力。
* 组成: 高压断路器，如同一个巨大的开关，负责控制电力的通断；电流互感器(CT)，就像一个“秤”，精确测量电流大小；电压互感器(VT)，是电压的“缩小器”，将高压电压转换为低压电压，方便测量和控制；避雷器，是电力系统的“保护伞”，防止雷击造成的损坏；母线，是电力的“高速公路”，负责输送电力；保护继电器，是电力的“卫士”，一旦发生故障，立即切断电源，保障安全。不同电压等级的进线柜结构差异很大，例如110kV的进线柜体积庞大，内部结构也更为复杂，而35kV的进线柜则相对小巧一些。
* 作用: 安全可靠地接收外部电力，并进行初步的保护和监控。

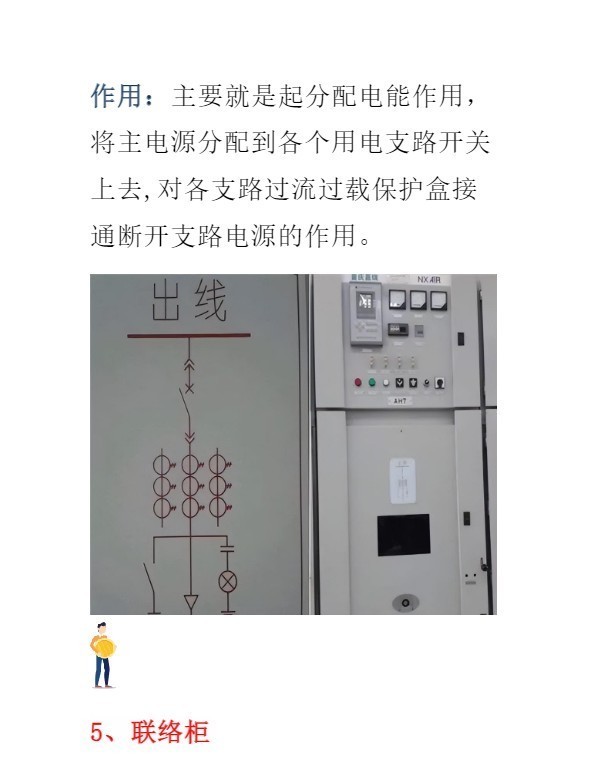

出线柜: 它是电力系统的“出口”，将电力分配到各个用户或负载。
* 组成: 低压断路器，控制低压电力的通断；CT，测量电流；VT，转换电压；避雷器，防止雷击；母线，输送电力；保护继电器，保护线路安全。 与进线柜相比，出线柜的结构相对简单一些，但不同负荷类型的出线柜选择也有所不同，例如供给工厂的出线柜与供给居民小区的出线柜在容量和保护功能上会有差异。
* 作用: 根据需要分配电力，并提供相应的保护功能。

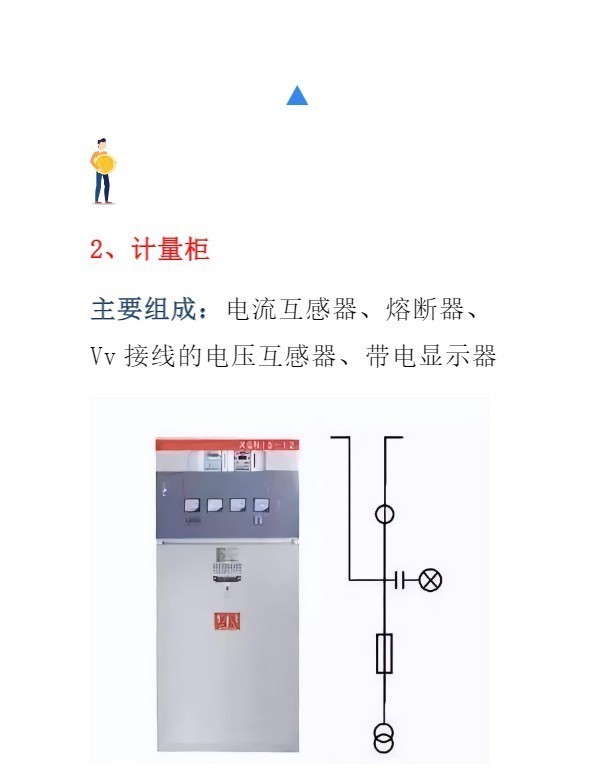

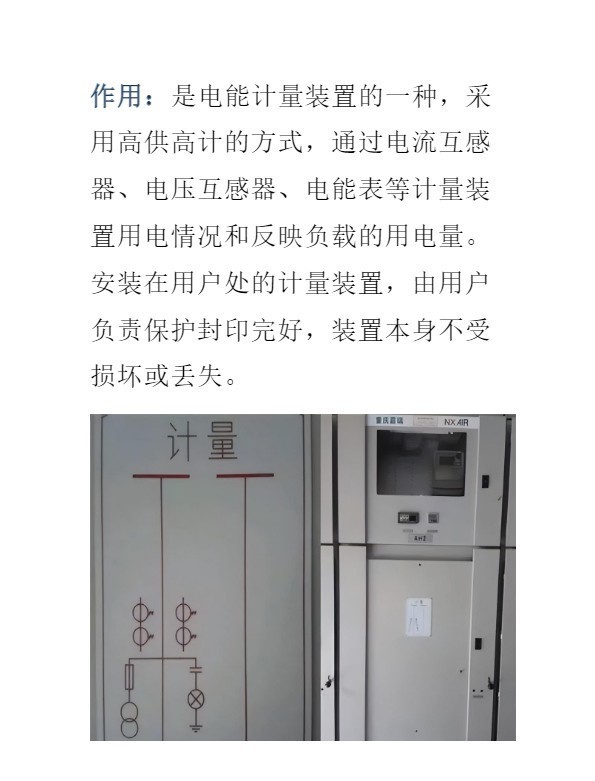

计量柜: 它是电力的“收费员”，精确测量电力消耗。
* 组成: 电能表，记录电能消耗；CT，测量电流；VT，转换电压；通讯模块，将计量数据传输到电力公司。不同类型的电能表，例如电子式电能表和机械式电能表，在精度和功能上有所不同，电子式电能表更加精确，并且可以远程读取数据。
* 作用: 精确测量电能的消耗量，为电力计费提供依据。

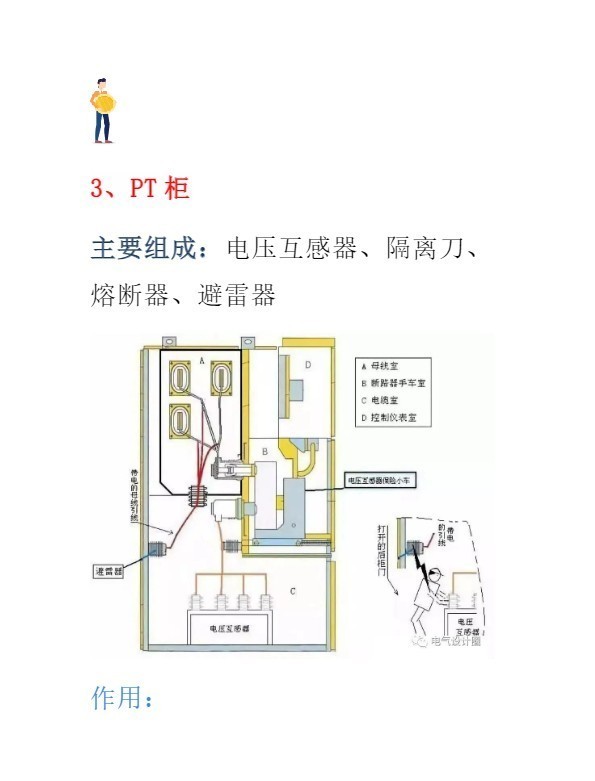

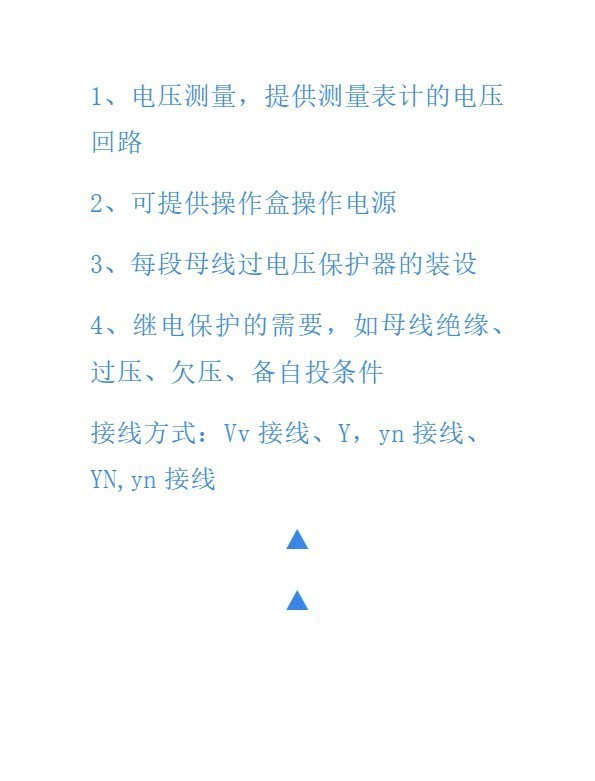

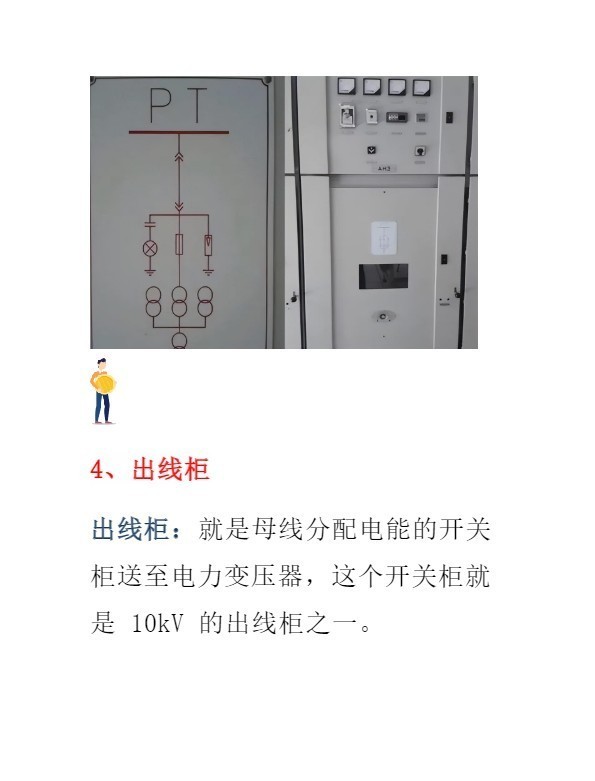

PT柜 (电压互感器柜): 它是电压的“翻译官”，将高压电压转换为低压电压，方便测量和控制。
* 组成: PT，进行电压转换；保护装置，保护PT的安全；指示仪表，显示电压值。
* 作用: 降低电压等级，为测量仪表和保护装置提供安全可靠的电压信号。

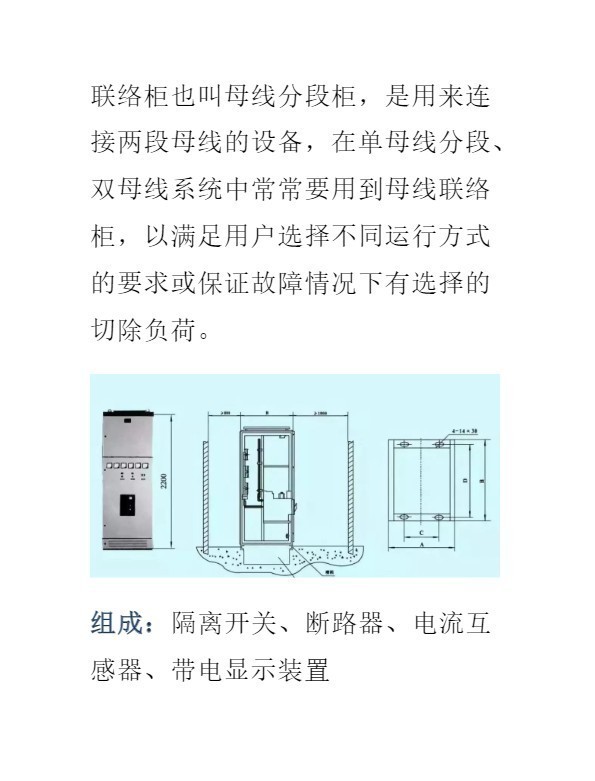

联络柜: 它是电力系统的“桥梁”，连接不同的电力系统或设备。
* 组成: 断路器，控制电力的通断；母线，输送电力；接地装置，保障安全。
* 作用: 实现不同电力系统或设备之间的互联互通，提高电力系统的可靠性和灵活性。
隔离柜: 它是电力系统的“安全阀”，用于隔离故障设备，保障电力系统的安全运行。
* 组成: 断路器，切断电力；隔离刀闸，实现设备的物理隔离。
* 作用: 在电力系统出现故障时，迅速隔离故障设备，防止故障扩大。
三、电力柜子“协同作战”：系统级的运行机制
以上各个柜子并非孤立存在，它们相互配合，构成一个完整的电力系统，共同完成电力输送、分配、测量和保护等任务。不同的电力系统架构下，柜子组合方式也不同。例如，环网柜系统具有更高的可靠性和灵活性；不同类型的变电站，例如主变电站和配电站，柜子配置也存在差异。
四、个人感悟：电力背后的默默奉献
通过这次探秘之旅，我对电力系统有了更深入的了解，也更加敬佩那些电力工作者们。正是他们日复一日的辛勤付出，才保障了我们日常生活的电力供应，让我们能够享受光明和便利。 电力柜子，这些默默无闻的“幕后英雄”，它们的存在，是电力系统稳定运行的基石。
希望通过这篇文章，让更多人了解电力柜子的作用，并对电力系统产生更多的好奇和兴趣。
