手把手教你画平面机构运动简图！5 步掌握方法，8 个注意事项避坑

在前文我们了解到，平面机构运动简图是机械分析的 “基础工程语言”，能精准还原机械的运动核心。但很多人拿到一台机械，却不知道从何下手绘制简图 —— 其实，只要掌握 “固定步骤 + 关键注意事项”，哪怕是新手也能画出规范、准确的简图。今天就从 “实操角度” 出发，把绘制方法和避坑要点讲透，让你看完就能上手！

一、绘制平面机构运动简图：5 个核心步骤，从观察到成图

绘制简图的本质是 “从实际机械中提取运动核心”，整个过程遵循 “观察→拆解→简化→标注→成图” 的逻辑，每一步都有明确的操作重点：

步骤 1：全面观察机械，明确 “运动整体”

在动笔前，先别急着画，要先搞懂这台机械的 “来龙去脉”：

确定运动范围：判断机械是否属于 “平面运动”（所有构件运动都在同一平面或平行平面内，比如曲柄滑块机构、齿轮变速箱），若存在空间运动（如万向节），则不属于平面机构，需用空间简图绘制方法（本文聚焦平面机构）；找到 “动力源”（原动件）：原动件是驱动整个机构运动的构件，比如电机带动的曲柄、手动转动的手柄，通常用 “箭头” 在简图中标记其运动方向（转动标旋转箭头，移动标直线箭头）；追踪 “运动传递路径”：从原动件出发，顺着构件依次观察 “动力传给谁、谁带动谁”，直到最末端的从动件（比如冲床的原动件是曲柄，依次带动连杆、滑块，从动件就是滑块），确保不遗漏任何参与运动的构件。

举个例子：观察一台牛头刨床，先看到电机带动齿轮（原动件），齿轮带动曲柄，曲柄带动导杆，导杆带动滑枕（从动件），整个运动路径清晰后，再进入下一步。

步骤 2：拆解构件，区分 “运动构件” 与 “固定构件”

机械中的构件分为两类，绘制时需明确区分：

运动构件：能随原动件运动的构件，包括原动件、传动构件（如连杆、齿轮）、从动件，每个运动构件用 “刚性线条” 表示（哪怕实际是复杂的铸件，简图中也简化为直线或折线）；固定构件（机架）：支撑所有运动构件的固定部分，比如机床的床身、设备的底座，在简图中用 “斜线（剖面线）” 标注，代表 “绝对不动” 的基准。

关键提醒：不要把 “零件” 当 “构件”！比如一个齿轮和它的轴，如果两者固定在一起、无相对运动，就视为 “一个构件”，用一条直线表示；若轴和齿轮之间有轴承（有相对转动），则视为 “两个构件”，中间需加转动副符号。

步骤 3：识别运动副，用 “规范符号” 替代实际结构

运动副是构件之间的 “连接方式”，也是简图的 “核心符号”，需按国家标准（GB/T 4460-2013）准确绘制，常见运动副及符号对应如下：

运动副类型

实际结构示例

简图符号

绘制要点

转动副（铰链）

轴承、销轴、铰链

小圆圈（两构件交叉处画圆圈）

圆圈中心必须对准实际转动轴线

移动副

滑块与导轨、活塞与气缸

两构件接触处画 “导路直线”（移动方向沿导路）

导路直线需与实际移动方向一致

齿轮副

圆柱齿轮啮合

两齿轮节圆相切，标注齿顶圆（细实线）、节圆（粗实线）

节圆相切点需准确，代表啮合位置

凸轮副

凸轮与从动件接触

凸轮轮廓线（简化为圆弧或曲线）+ 从动件（直线或滚子）

轮廓线需体现 “推动从动件运动的关键形状”

操作方法：逐个观察运动构件的连接处，比如 “曲柄与机架的连接” 是转动副，画圆圈；“滑块与导轨的连接” 是移动副，画导路直线，确保每个连接都对应正确的运动副符号，不随意创造符号。

步骤 4：确定比例尺，按 “比例定位” 运动副

这是运动简图与示意图的核心区别 —— 必须按比例绘制，确保运动关系 “完全等价”：

选择合适比例尺：根据机械大小和图纸尺寸确定，公式为 “比例尺 μ₁ = 实际长度（mm）/ 简图长度（mm）”，比如实际曲柄长 200mm，若在图纸上画 10mm，则 μ₁=20（标注为 1:20）；定位运动副坐标：以机架为基准，用直尺、圆规测量实际机械中各运动副的相对位置（比如转动副的中心距离、移动副导路的位置），再按比例尺换算成简图中的尺寸，一一对应标注；绘制构件线条：连接同一构件上的运动副符号（比如连杆连接 “曲柄末端的转动副” 和 “滑块上的转动副”，用直线连接两个圆圈中心），线条长度按比例尺换算，确保构件 “长短符合实际比例”。

比如绘制曲柄滑块机构，实际曲柄长 100mm、连杆长 300mm、滑块导轨到曲柄轴线距离 50mm，若比例尺 1:20，则简图中曲柄长 5mm、连杆长 15mm、导轨到曲柄中心距离 2.5mm，严格按此尺寸绘制。

步骤 5：检查与标注，完善简图信息

成图后别着急收尾，做好 “最后检查” 和 “信息标注”，确保简图完整可用：

检查运动关系：模拟原动件运动，看简图中各构件是否能 “顺畅运动”（比如曲柄转动时，连杆是否能带动滑块沿导路移动，无卡顿或矛盾）；标注关键信息：在图的下方或空白处标注 “机构名称”（如 “曲柄滑块机构”）、“比例尺”（如 “μ₁=1:20”）、“原动件”（用箭头标注运动方向）；简化冗余线条：删除所有与运动无关的线条（如零件的倒角、螺丝孔），确保简图简洁清晰，只保留 “构件 + 运动副 + 必要标注”。

二、绘制避坑：8 个注意事项，新手也能少走弯路

很多人画简图时，明明步骤对了，却还是出错 —— 问题大多出在 “细节把控” 上。以下 8 个注意事项，帮你避开 90% 的常见错误：

1. 不要 “照抄零件形状”，只画 “运动核心”

误区：把实际构件的复杂形状（比如带加强筋的连杆、异形滑块）画进简图，导致线条杂乱。

正确做法：无论构件实际多复杂，只要是刚性构件，就用 “直线或折线” 表示，比如连杆用两条平行直线（或一条直线），滑块用长方形（连接运动副即可），聚焦 “运动传递” 而非 “外观”。

2. 运动副符号 “不能错”，严格按国标来

误区：把转动副画成实心圆点，或把移动副的导路画歪，导致符号含义模糊。

正确做法：牢记国标符号（转动副是空心圆圈、移动副必须有导路直线），若记不清，可参考 GB/T 4460-2013 标准，或在画图前先列 “运动副符号对照表”，确保每个符号都规范。

3. 比例尺 “不能漏”，且全程统一

误区：忘记标注比例尺，或同一幅图中用多个比例尺（比如曲柄按 1:20，连杆按 1:10）。

正确做法：画图前先确定比例尺，标注在图上；绘制所有构件和运动副时，都按同一比例尺换算，若机械过大，可局部放大（标注局部放大比例），但整体比例需统一。

4. 机架 “必须标剖面线”，区分运动与固定

误区：把机架和运动构件画成同样的线条，导致分不清 “谁不动、谁在动”。

正确做法：所有固定构件（机架）都用 “剖面线（斜线）” 填充或标注，运动构件用实线，视觉上明确区分，比如机床床身画剖面线，曲柄、连杆用实线。

5. 构件 “不能多画或少画”，按运动关系梳理

误区：把 “一个构件” 拆成多个（比如齿轮和轴固定，却画成两个构件），或遗漏 “隐藏的运动构件”（比如带传动中的从动轮）。

正确做法：梳理运动路径时，遵循 “无相对运动则为一个构件” 的原则，逐个标记构件，画完后再核对 “原动件→传动构件→从动件” 是否完整，确保无遗漏、无重复。

6. 运动副位置 “要精准”，不能凭感觉画

误区：转动副中心、移动副导路的位置 “大概画”，导致运动分析时出错（比如曲柄长度画短了，计算出的滑块行程与实际不符）。

正确做法：用卷尺、卡尺测量实际机械的关键尺寸（如两转动副中心距、导路位置），记录数据后按比例换算，画图时用圆规定圆心、用直尺画导路，确保位置精准。

7. 原动件 “必须标方向”，明确运动起始

误区：只画原动件，不标运动方向，导致别人看简图时不知道 “从哪里开始动”。

正确做法：在原动件上用箭头清晰标注运动方向（转动标顺时针 / 逆时针箭头，移动标左右 / 上下箭头），比如电机带动的曲柄，标 “顺时针旋转箭头”，让简图 “动起来” 有明确起点。

8. 复杂机构 “可分步画”，先拆后合

误区：面对多构件的复杂机构（如多杆机构、齿轮系），直接上手画，越画越乱。

正确做法：先把复杂机构拆成 “简单子机构”（比如齿轮系拆成 “主动齿轮→从动齿轮”，多杆机构拆成 “曲柄连杆子机构 + 导杆子机构”），分别画子机构简图，再按运动传递关系组合成整体，降低难度。

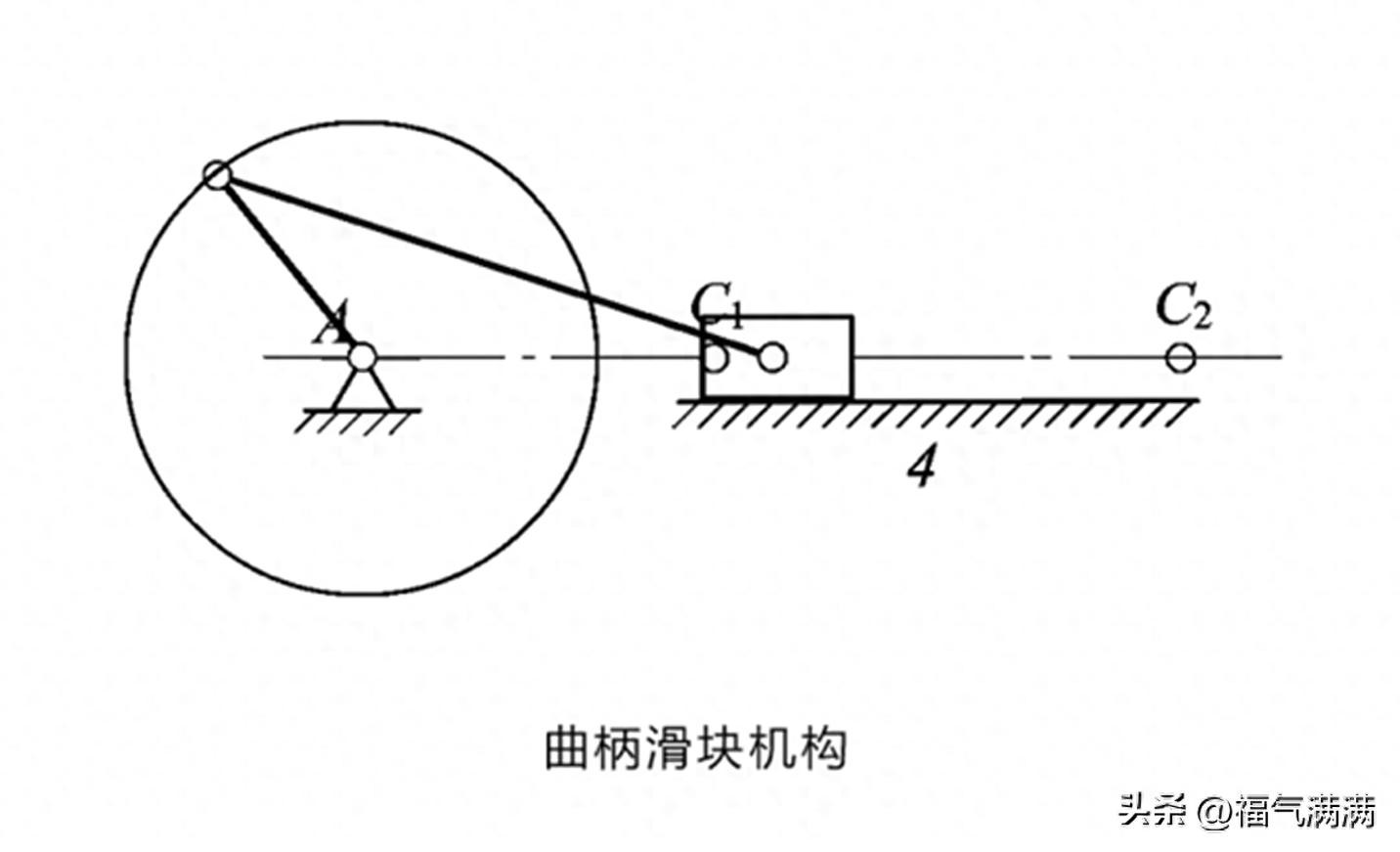

三、实操案例：用 “曲柄滑块机构” 验证方法

光说不练假把式，我们以 “内燃机活塞机构（曲柄滑块机构）” 为例，用上述步骤实操一遍：

观察：确定是平面运动，原动件是曲柄（电机带动），运动路径 “曲柄→连杆→滑块”，机架是气缸体；拆构件：运动构件（曲柄、连杆、滑块），固定构件（气缸体，标剖面线）；认运动副：曲柄与机架（转动副）、曲柄与连杆（转动副）、连杆与滑块（转动副）、滑块与气缸（移动副）；定比例：实际曲柄长 80mm，图纸画 4mm，比例尺 1:20；按比例画转动副中心（曲柄中心到连杆与曲柄连接点 80mm→简图 4mm，连杆长 240mm→简图 12mm）；标注：标 “曲柄滑块机构”“μ₁=1:20”，原动件曲柄标 “顺时针箭头”。

画完后模拟运动：曲柄顺时针转，连杆带动滑块沿气缸导路上下移动，与实际内燃机活塞运动一致，说明简图合格。
